【八路军事科普连载1】坦克杀手——武装直升机

直升机可以说现代仿生学的一个典范，它的外形与蜻蜓十分相似。我国古代的智者早就走在了世界的前列，大约在公元前400年人们就通过观察蜻蜓的飞行，发明了竹蜻蜓，因此这种玩具又被称为“中国飞螺”。现代直升机已经发展成为一种结构复杂、性能优异、用途广泛的飞行器，下面就让我们一起走进这个大家庭，与直升机亲密接触。

一、直升机的飞行

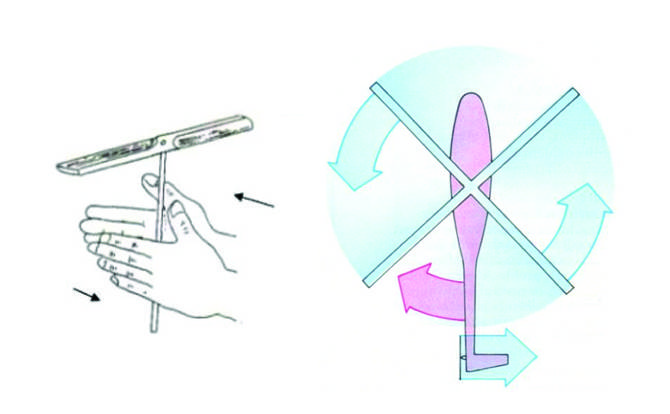

现代直升机的结构虽然比竹蜻蜓要复杂得多，但其飞行的基本原理却与竹蜻蜓有相似之处（图1-1）。现代直升机的旋翼就好比竹蜻蜓的叶片，旋翼轴就如同竹蜻蜓的那根细竹棍儿。竹蜻蜓是靠双手搓动竹棍儿，带动叶片转动。竹蜻蜓的叶片前面圆钝，后面尖锐，上表面比较圆拱，下表面比较平直。当气流经过圆拱的上表面时，其流速快而压力小；当气流经过平直的下表面时，其流速慢而压力大。于是就会在上下表面之间形成了一个压力差，便产生了向上的升力。当升力大于它本身的重量时，竹蜻蜓就会腾空而起。

图1-1 竹蜻蜓与直升机起飞动力比较图
直升机是用发动机代替了双手，使旋翼轴转动，从而带动旋翼转动，直升机旋翼产生升力的道理与竹蜻蜓是相同的，这种升力使直升机这个大的“竹蜻蜓”能够脱离地面，升入空中。不过，直升机的飞行比竹蜻蜓要复杂一些，它的主发动机在输出动力给旋翼的同时，也输出动力至尾部的小螺旋桨（图1-2）。小螺旋桨的作用是通过螺距的调整来抵消大螺旋桨产生的反作用力。

图1-2 直升机尾部小螺旋桨
那直升机是如何实现改变方向和高度变化的呢？这需要通过一个称为“倾斜盘”的机构，它可以调整直升飞机的旋翼的螺距，从而在旋转面上可以产生不同的升力差，通过升力差来实现直升飞机飞行方向的改变。同时，直升飞机升空后发动机是保持在一个相对稳定的转速下，控制直升飞机的上升和下降是通过调整螺旋桨的总螺距来得到不同的总升力的，因此直升机实现了垂直起飞及降落。
扩展知识：螺距
螺距指螺旋桨在自己本身根轴上的偏转角度，转速固定的情况下，通过调整螺距可以更有效的操纵螺旋桨的升力或推进力，甚至得到反推力或者反升力。

二、直升机的“兄弟姐妹”
目前，全世界大约有4万多架直升机，这些直升机是个庞大的家族。按照不同的分类方法，它们又可以分为许多个不同的小家庭。直升机的分类，一般可以分为按用途划分和按结构形式划分。下面就让我们来看看按这些划分方法，直升机都有哪些“兄弟姐妹”。

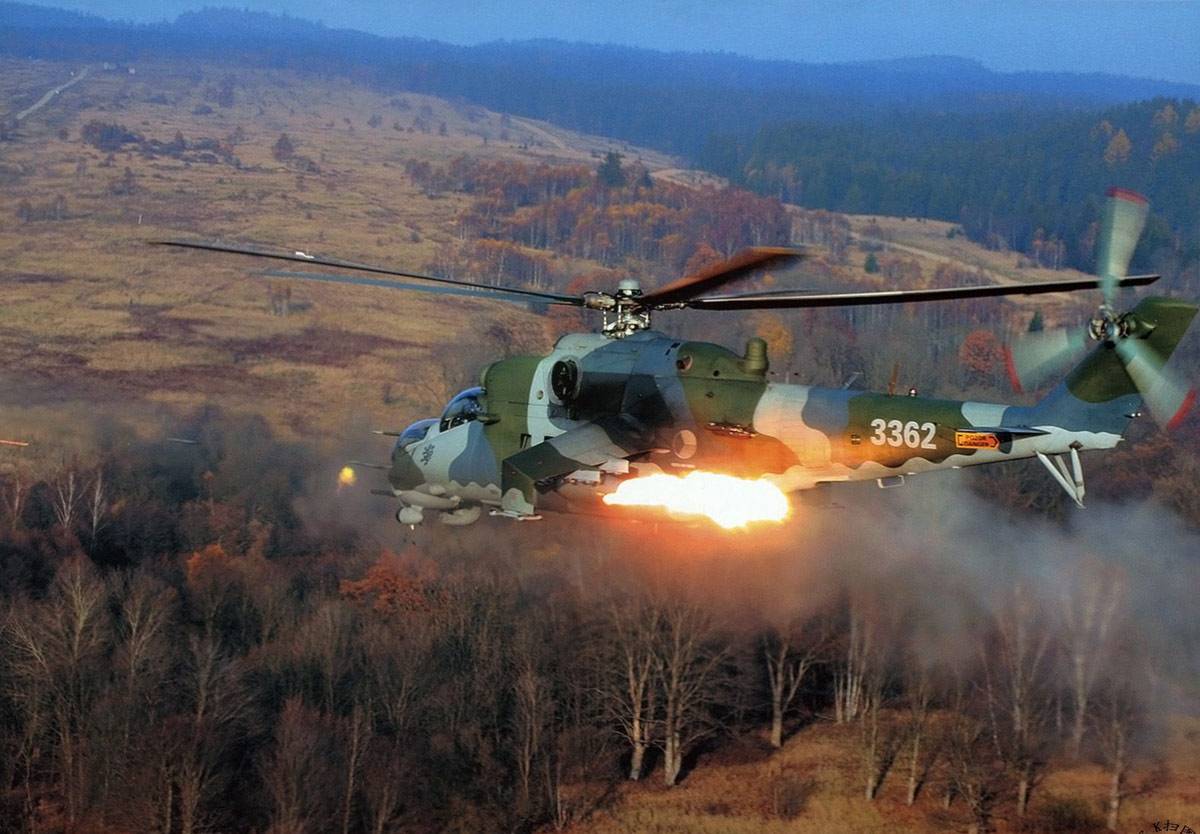

按照用途划分是直升机分类的基本方法，可以分为军用直升机和民用直升机两大类。军用直升机包括武装直升机、战斗勤务直升机和运输直升机三类。武装直升机装有武器系统，用于攻击地面、水面( 或水下 )及空中目标，所以它也被称为攻击直升机或战斗直升机（图1-3）。现代武装直升机机载武器系统通常包括: 反坦克导弹、反舰导弹、空空导弹、航炮、火箭及机枪等。

图1-3 武装直升机
战斗勤务直升机简称“战勤直升机” ，用于执行各种特定作战勤务，如侦察、通信、救护等。因此战斗勤务直升机又可以分为侦察直升机、通信直升机、营救直升机等。

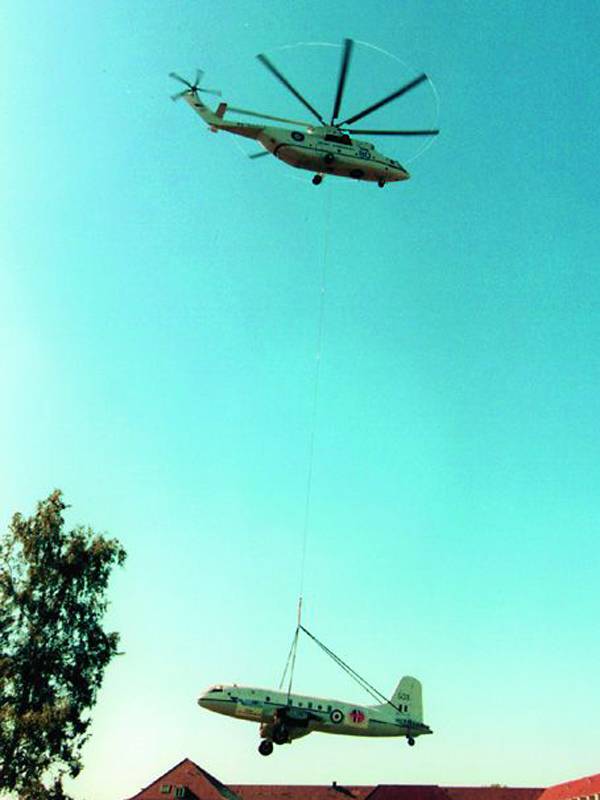

运输直升机主要用于执行运送作战人员、武器装备及各种军用物资、器材等任务。这类直升机的运载能力有大有小，但任务类型都是运输，目前世界上最大的运输直升机是俄罗斯的米-26运输直升机（图1-4）。

图1-4 米-26重型运输直升机
民用直升机主要用于国民经济建设和公共事务方面直升机，以执行运输任务为主，能担负多种多样的空中作业。民用直升机接用途大体可分为:通用运输直升机、旅客运输直升机、公共服务直升机和特种作业直升机等。
通用运输直升机既可内装或外吊物资，也可用于人员运输，也可以进行改装用于救护，或对遇险人员进行营救；旅客运输直升机专用于旅客运输；公共服务直升机用于各种公共事业，如公安执法、巡逻、消防救火、医疗救护、抢险救灾等；特种作业直升机用于专门执行各种空中特种作业，如测绘、农业施肥或喷洒农药等。
按结构形式进行分类，直升机可以分成单旋翼直升机、纵列式双旋翼直升机、横列式双旋翼直升机、共轴式双旋翼直升机等。

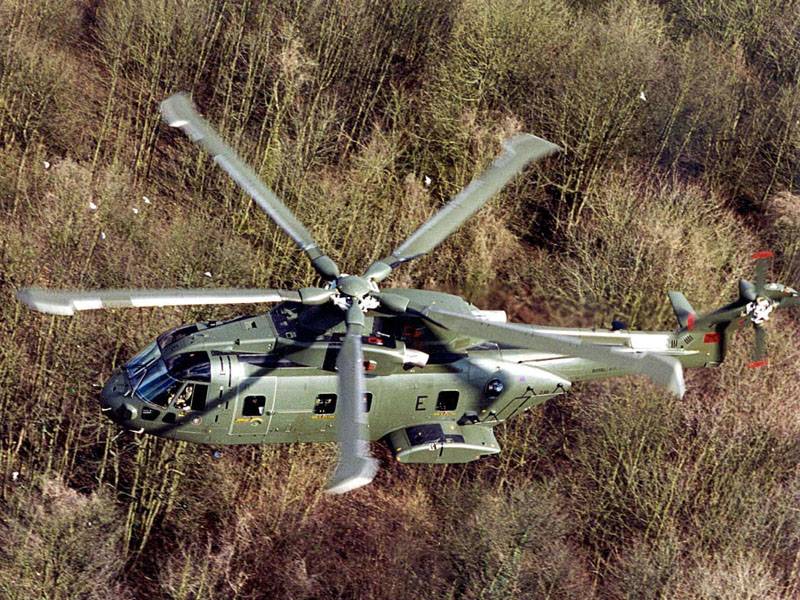

单旋翼直升机机上仅安装一副旋翼，升力和推进力均由其产生，安装在机身尾部的尾桨提供平衡旋。这是目前技术最成熟、数量最多的直升机形式（图1-5）。

图1-5 单旋翼直升机
纵列式双旋翼直升机简称“纵列式直升机” 两副旋翼沿机体纵轴前、后排列，转向相反（图1-6）。

图1-6 纵列式双旋翼直升机

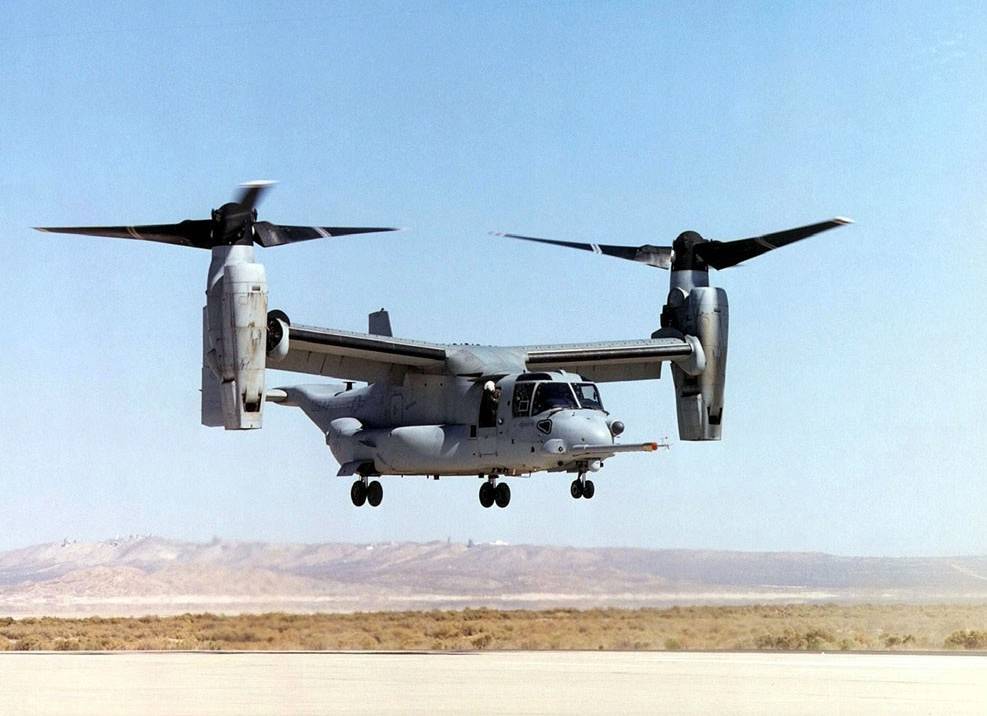

横列式双旋翼直升机简称“横列式直升机”。两副旋翼沿机体横向左、右排列，转向相反（图1-7）。

图1-7 横列式双旋翼直升机

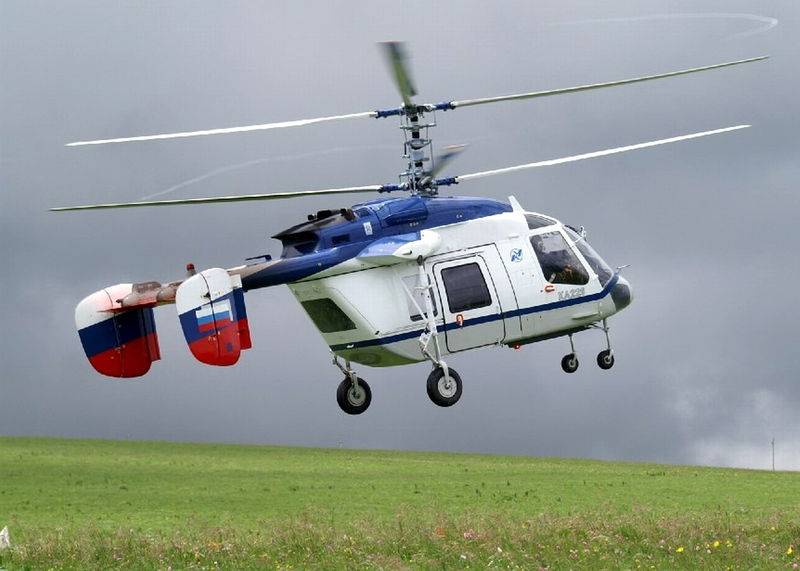

共轴式双旋翼直升机简称“共轴式直升机”。两副旋翼上下共轴安装且转向相反，反扭矩相互平衡（图1-8）。

图1-8 共轴式双旋翼直升机

三、直升机的本领

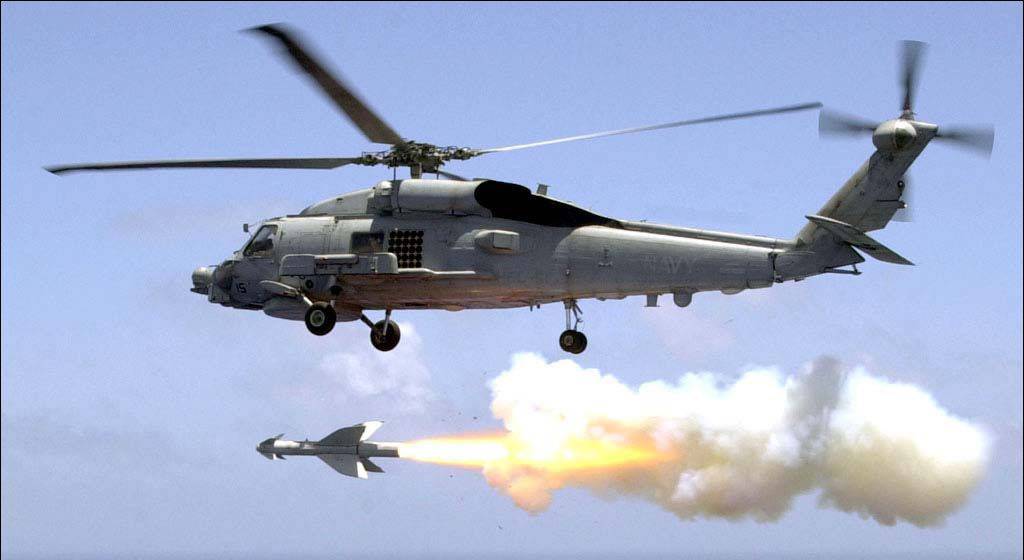

直升机的突出本领是可以紧贴地面飞行，还可以在机头方向不变的情况下机动飞行，特别是可在比较小的场地垂直起降。由于直升机具备这些其他飞行器难以办到或不可能办到的优势，因此受到军方的高度重视，已广泛应用于对地攻击、机降登陆、武器运送、后勤支援、战场救护、电子对抗等军事领域。其中对地攻击是武装直升机一项重要作战任务，特别是用于攻击地面的装甲目标。直升机与坦克对抗时，在视野速度、机动性及武器射程等诸方面明显处于优势地位，因此被称为“坦克杀手”（图1-9）。
